Stříkací sušící kabina

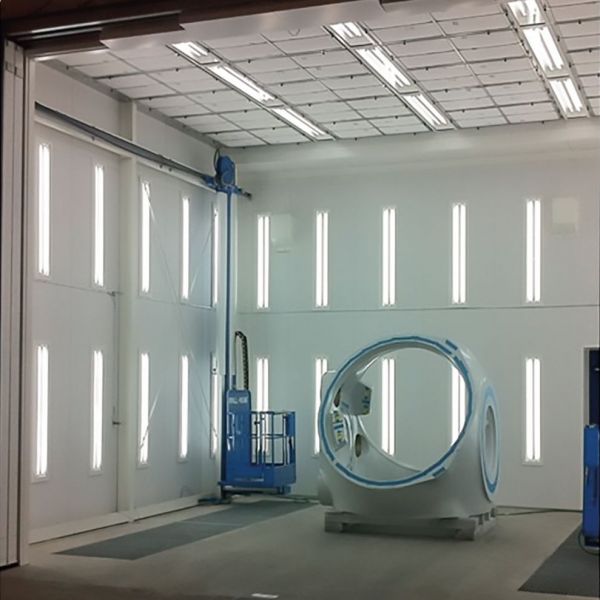

Jednoduchá stříkací / sušící kabina

Stříkací nebo sušící kabina je konstruována z nehořlavých materiálů a obvykle podléhá požadavkům úřadů na zařazení jako samostatný požární úsek. Výroba kabiny odpovídá normám EN 16985 / EN 1539. Rychlost proudění vzduchu ve svislém směru v prázdné kabině obvykle dosahuje 0,3 m/s. Díky systému vhánění vzduchu do celého stropu přes filtry vzniká protitlak, což zajišťuje rovnoměrné proudění vzduchu po celé kabině. Odsávání v podlaze je velmi účinné, protože je blízko předmětů, které se lakuji. Pod rošty v podlaze je opět umístěn filtr, který zachycuje nečistoty. Osvětlení je řízeno normou EN 16985, což zaručuje minimální osvětlení 750 luxů. Kabina dále splňuje klasifikaci ATEX zóna 2 v souladu s normou EN 16985.

Dvojitá stříkací / sušící kabina s rolovacími vraty

Požadavky na jednoduchou a dvojitou stříkací kabinu jsou vždy identické. Tyto kabiny jsou obvykle navrženy jako dvě nezávislé jednotky, které jsou odděleny rolovacími vrati jak ve šířce, tak výšce. Tím se dosahuje maximální flexibility a umožňuje lakování jak velkých, tak i malých předmětů ekonomicky a odpovědným způsobem. Při otevření vrat se systém spustí jako jedna větší kabina, zatímco v opačném případě lze obě kabiny využívat nezávisle.

Stříkací kabina s odsáváním ve stěně

Vyhloubení a vylití odsávacích jam do podlahy může být někdy nákladné nebo dokonce nemožné. V některých zemích je proto povoleno odsávání vzduchu skrze stěny, přestože nutnost vertikálního (sestupného) proudu vzduchu nelze přehlédnout. Optimálním a preferovaným způsobem je však stále odsávání přes podlahu. Odsávání ze stěn může vytvářet méně optimální pracovní prostředí pro obsluhu, protože prach z nátěru je odsáván za operátorem, což způsobuje vtahování směrem k němu a do jeho pracovního prostoru. Toto je klíčový problém, který by měl být eliminován ve všech lakovacích provozech. Odsávání ze stěn často vyžaduje podstatně více potrubí pro instalaci.

Venkovní lakovací kabina

V případě, kdy zákazník nemá k dispozici dostatek prostoru pro nové lakovací zařízení ve stávajících prostorách, nabízí se venkovní koncept od společnosti Ventherm jako atraktivní řešení. Ventherm má schopnost vybudovat stříkací kabiny a pískovací komory jako samostatnou venkovní budovu, což je často cenově výhodnější alternativa než stavba zcela nové budovy s následnou instalací kabin. Venkovní kabiny od společnosti Ventherm jsou navrženy s ohledem na všechny platné normy, včetně zatížení sněhem, větrem a dalších faktorů, a samozřejmě jsou plně izolované a odolné proti vodě. Nabízí se také v široké škále barev, aby v případě potřeby ladily s designem stávající budovy zákazníka.

Stříkací kabina s horizontálním větráním

Norma EN 16985 a další příslušné normy dovolují, za určitých podmínek, projektovat stříkací kabinu s horizontálním větráním, což znamená odsávání na jednom konci kabiny a vstřikování na druhém. Tato konfigurace často přináší nákladové výhody oproti vertikálnímu větrání (s tahem dolů), jelikož vyžaduje výrazně nižší objem vzduchu a žádné odsávání v podlaze.

Klíčové podmínky pro použití horizontálního větrání zahrnují:

1. Obsluha nesmí přecházet předmět, který se má lakovat; může provádět lakovaní pouze ve směru proudění vzduchu směrem k filtru.
2. Rychlost proudění vzduchu musí dosahovat 0,5 m/s, což je vyšší hodnota než při vertikálním větrání (0,3 m/s).

Stříkací kabina s vlastním designem (na zakázku)

Stříkací kabina s vlastním designem nachází uplatnění v oblastech, kde není možné využít standardní technologie. To může zahrnovat oblasti jako je větrná energetika, námořní těžba ropy a plynu, letecký průmysl a stavba lodí.

Při lakování velkých objektů platí do určité míry méně přísná pravidla pro vytvoření odsávací ventilace ve srovnání s běžnými stříkacími/sušícími kabinami. Tato pravidla jsou podrobně popsána v normě EN 16985. Společnost Ventherm má hluboké znalosti všech předpisů a je schopna navrhnout optimální řešení bez ohrožení bezpečnosti. Zároveň je důležité brát v úvahu snížení spotřeby energie, což je zejména v případě velkých zařízení častým aspektem.
